项目简介
城镇排水系统通沟污泥资源化处理成套装备——利用多级分选处理工艺、三相分选洗砂两项关键技术，将城镇排水系统通沟污泥中的混合组分精确分离为几种成分单一、性状稳定的物料，旨在解决通沟污泥处理处置的现实困难，最终实现通沟污泥的减量化、无害化、资源化的处理目标，降低通沟污泥对排水系统运行的影响及对生态环境的污染。
主要技术内容
（1）创新点
利用三相分选洗砂技术研发粗砂分选机。其工作原理为砂、栅渣、水混合液通过进水组件进入，利用附壁效应使固体颗粒在最佳水力条件下进行砂水分离，由罐体底部向内喷射定量冲洗水，产生流化砂床。使分选机内不同粒度、不同密度的固体颗粒在上升水流的作用下，形成相对稳定、湍流程度较小的流态化床层，颗粒之间在不断的碰撞、置换、移动，其中高密度的粗砂运动至床层下部，由排砂口排出，低密度的栅渣运动至床层上部，由溢流口排出。在流化砂床内将栅渣、有机物与砂分离，通过搅拌进一步促进砂与有机物分离，该设备对0.2-10mm粗砂分选效率大于95%，分选出粗砂，有机物含量小于5%，是实现通沟污泥中砂资源化回收的重要技术手段。

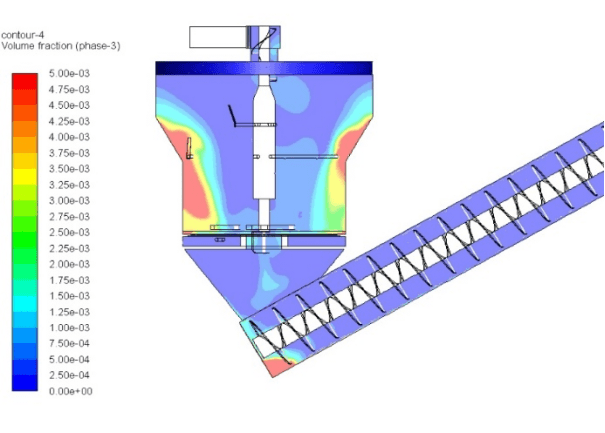

图三相分选洗砂技术
城镇排水系统通沟污泥资源化处理成套装备多级分选处理技术——以物理筛分、上升流化洗涤、三相旋流、粒度分选、重力沉淀等工艺原理，将通沟污泥中的混合组分精确分选出大于10mm的大块垃圾含水率小于60%，满足填埋处置要求；分选出0.2—10mm的粗砂，有机物含量小于5%，含水率小于40%，可作为建筑材料资源化回收利用；分离出2mm以上栅渣，湿基低位热值不小于5000KJ/kg，可用于焚烧发电；分选出小于0.2mm的细砂，有机物含量小于5%，含水率小于40%，可作为建筑材料资源化回收利用。
（2）应用推广情况
项目推广应用以用户需求为导向，实现效益为目标，2012年建设完成60吨/天的北京清河站，2020年建设完成60吨/天的广州新塘站，项目至今运行效果良好。同时结合用户应急处理需求建设完成广州中新60吨/天撬装式处理系统、东莞30吨/天撬装式处理系统、，解决了通沟污泥处理处置难的问题。
（3）经济、社会效益情况
以某通沟污泥处理站年运行数据为例：厂站年处理泥量约为15800吨，填埋费以400元/吨计，年填埋处置费约633万元；经过资源化成套装备处理后，填埋处置量降低了97%，产物资源化利用率达到75%，分选砂料形成销售营收约30 万。处理站的建设保证了管网养护及专项清淤工作的正常开展，解决了通沟污泥的出路问题，促进了通沟污泥资源化绿色发展。与此同时通沟污泥处理站已成为排水系统的重要组成部分；通过定期清理沉积在雨水管道、合流管道中的通沟污泥，有效减少了雨天排水口的出流污染，最大程度解决水体下雨就黑的问题，是排水管网提质增效的重要举措，对水环境治理起到重大推动作用。
