摘要: 香港特别行政区政府渠务署致力协助减缓全球气候变化，多年来在辖下的一些厂房安装节能及可再新能源设施。随着香港净化海港计划第二期甲的正式启用，渠务署在昂船洲污水处理厂(全港处理污水量最大的污水处理厂)安装了一套水力涡轮发电系统，利用流动污水的液压能量推动涡轮发电机，继而产生电力供厂内设施使用。本文将介绍这套系统，包括推行相关工程项目时遇到的挑战，系统设计与施工的考虑和特色，以及系统的运作表现。这系统不仅有助于节省电费开支，还利用水力减少了碳排放。
　　01.简介
　　“净化海港计划”第二期甲是香港特别行政区政府为改善维多利亚港水质而推行的一项大型计划，于2015年12月正式全面启用，其工程范围包括建造全长约21km及在地面下163m的深层污水隧道，把港岛北部和西南部产生的污水输送往昂船洲污水处理厂，进行化学强化一级处理，并把污水厂的处理量提升至245x105m3/d，为约570万市民提供污水处理服务。因土地所限，昂船洲污水处理厂以46组双层式设计的沉淀池为污水进行化学强化一级处理，而每两组的沉淀池会共享一条垂直竖井 (即总共23条竖井)，将已净化的污水送进地下排水管进行最后消毒，继而辗转排出深海。
　　02.相关前期研发
　　鉴于昂船洲污水处理厂每天处理大量污水，加上其沉淀池的独特双层设计，可在排放已净化的污水的同时，提供一定的液压能量，推动涡轮发电机，继而发电。渠务署团队遂于2008年进行相关的可行性研究，并做了一系列的实地试验。這些前期研究结果确定了安装涡轮发电机的可行性。有关的系统设计参数及考虑因素见表1。
　　

表1 系统设计参数及考虑因素
　　
　　前期研究建議的水力渦輪發電系統見圖1。
　　

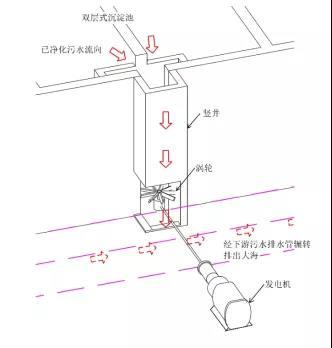

　　图1 前期研发建议的水力涡轮发电系统
　　就此，在＂净化海港计划＂第二期甲的扩建工程中，渠务署在污水处理厂内其中两组沉淀池预留空间，以安装涡轮发电系统。
　　03.系统设计考虑和特色
　　3.1 可产生的电力和有效水压力
　　以下的方程式阐述流体动力能量产生的电力与有效水压力的关系，具体见图2有效水压力是竖井最高容许水位与流水中邻近竖井的水位差异。
　　产生的电力(千瓦) = [已净化污水密度 ρ (kg/m3) x 水流速度 Q (m3/s) x 有效水压力 H (m) x 重力常数 g (9.807 m/s2)]÷1000 x 整体系统效率(%)
　　

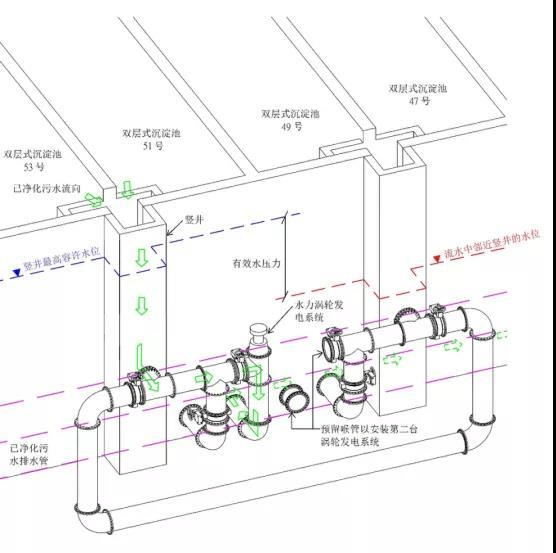

　　图2 水力涡轮发电系统
　　换句话说，愈高的水流流速及愈高的有效水压力，可产生的电力愈大。因此，为了产生更大的电力，其中的一个设计目标是令涡轮系统可接收最高的水流速度和有效水压力。
　　3.2系统设计重点
　　首先，在设计方面，新安装的涡轮系统必须尽量不影响污水处理厂的正常运作。例如，系统必须具备合适的保护装置，以防止上游的沉淀池，因为错误的系统控制而溢出已净化的污水。在设计时确定的运行参数：流速为1.06～1.50m3/s，有效水压范围24～52kPa。
　　除此以外，由于经沉淀池净化的污水仍含有一些腐蚀性的物质，例如硫化氢和盐分，因此所有与已净化污水接触的涡轮系统部件材料必须耐腐蚀(例如经常用于污水处理设备的双相不锈钢物料)，从而提升系统的耐用性和减低维修次数。
　　在电力系统设计方面，鉴于污水涡轮的发电量会因种种原因而不完全稳定，因此，整个产电系统与电网并联，以维持可靠的电力供应。电网并联之安排按照电力公司及香港特别行政区政府机电工程署发出的电网接驳技术指引进行。
　　在喉管布置上，除了考虑现有场地限制，亦考虑系统维修和保养的需要。就此，改变了原先在研发项目中提出的将水力涡轮安装在沉淀池的竖井内的方案，改用喉管把已净化的污水引出竖井外，再送往水力涡轮机，此举大大减少了维修难度和时间，并降低了对污水处理厂正常运作的影响（见图3）。
　　
　　图3 水力涡轮发电系统外观
　　鉴于沉淀池偶尔需要暂停运作，以便维修，因此，涡轮系统的喉管驳通了4组双层沉淀池的两条竖井，即使其中两组沉淀池停止运作，另外两组沉淀池也可提供已净化的污水，推动涡轮系统，继续产生电力。（见图4）此外，已在47/49号沉淀池竖井附近占位符，用于将来安装第2台水力涡轮发电系统，以使4组沉淀池正常运作时，能让2台涡轮发电系统同时发电，达至最高电力产能
　　
　　图4 连接两对沉淀池的喉管接驳
　　3.3 水力涡轮机和发电机的选择
　　水力涡轮机是整个发电系统的关键设备，涡轮机一般可按运作原理分为两大类型：脉冲型和 反作用型。脉冲型是流体通过多个喷嘴以高速射向涡轮叶片，继而驱动发电机产生能量。 反作用型则透过流体通过涡轮叶片，利用水位压力驱动发电机而产生能量。就此设计，基于已净化的污水在流动时可提供的水压较低，选择了较合适的反作用型其中一款涡轮机 ˗ 螺旋桨（Kaplan）涡轮机，因为此款涡轮机在低水压力时有较高的效能，而且体积相对较细，更能适合现场的有限空间。
　　在发电机方面，选择了定速水力涡轮驱动的永磁同步发电机，此发电机比异步发电机较能输出稳定的电压及频率，故可提高供电质量，使并联电网更为简单，而且需要较少维修保养。
　　04.施工和操作特色
　　4.1 电网并联安排
　　正如前述，电网并联是依照电力公司及香港特别行政区政府机电工程署发出的电网接驳技术指引进行。根据指引，可再生能源发电系统须加入防孤岛保护功能，其作用是当电网不论因为何种原因而停止供电时，能自动把相关的可再生能源发电系统与配电系统分离，从而令可再生能源发电系统不能继续为配电系统供电，以保障在电网或配电系统上施工的电业工程人员的安全。
　　在供电同步操作方面，可再生能源发电系统与配电系统，无论在电压强度、相角或频率差异，均控制在可接受限值以内才可同步。发电系统与配电系统接驳的示意图見图5。
　　
　　图5 发电系统与配电系统的接驳
　　4.2 控制与保护
　　水力涡轮发电系统的控制可采用自动或手动模式。在自动模式下，沉淀池47/49 号或 51/53号的竖井均可作为液压能量的来源，控制系统便会根据默认数据，启动不同的控制阀门，选择使用最合适的沉淀池，从而优化水力涡轮发电。此外，控制阀会自动调节上游污水水位，以使沉淀池不会出现溢出净化污水的情况，从而把发电功率提升至最高水平。涡轮发电系统可以在主控制室或现场调控。系统控制板面見图6。
　　
　　图6 水力涡轮发电系统控制面板
　　在保护控制方面，如果涡轮系统的供电制箱或控制阀出现故障或水位超过最高容许水位，水力涡轮发电系统亦会自动停止运作及将已净化的污水经旁通管道排走，以避免上游的沉淀池因为系统故障而溢出已净化的污水。
　　05.系统运作的表现
　　这套水力涡轮发电系统于2018年尾投产，平均每月可产电量超过1万kW·h。由于污水处理厂每天收集和需要处理的污水流量时高时低，所以可驱动水力涡轮发电系统的有效水压力也随时间变化。为了使涡轮系统产生最大的电力，渠务署设计了一套控制系统，使涡轮运作扭力根据日常污水流量自动调节，从而提高电力生产效率。图7显示发电系统跟水流量关系，当水流量超过设定水平，系统会自动运作，产生电力。
　　

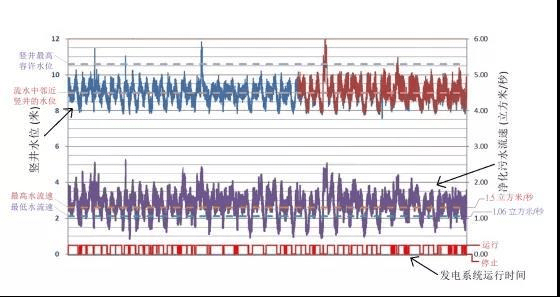

　　图7 水力涡轮发电系统运行与沉淀池水位及水流速的关系
　　06.挑战及克服方案
　　正如前述，渠务署在推行相关工程项目时遇到不少挑战，針对这些挑战，订定了相应的方案，如表2所示。

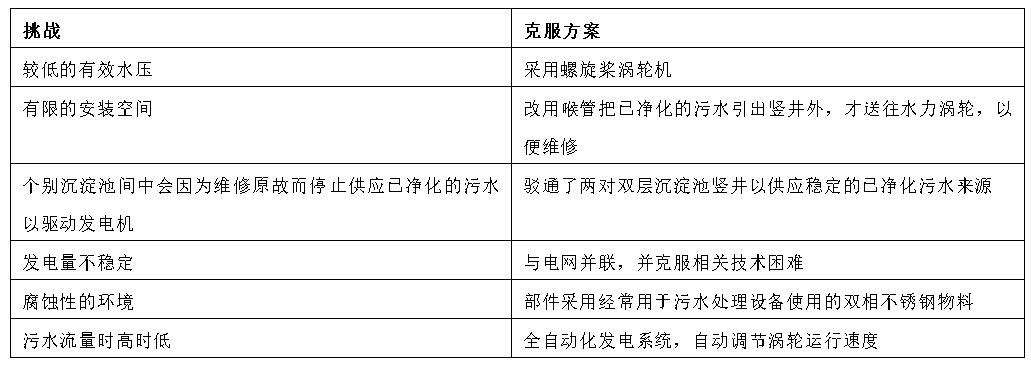

　　表2 工程遇到的挑战和克服方案
　
　　07.结语
　　总括而言，尽管种种挑战，这套水力涡轮发电系统于2018年尾成功投产。系统平均每月可产系统平均每月可产电量超过1万kW·h，相等于约25个香港家庭每月平均用电量(2018年香港每户每月平均的用电量约为390kW·h)。渠务署致力于”提供世界级的污水和雨水处理排放服务，以促进香港的可持续发展”，并同时推展保护环境和应对气候变化项目。在应用可再生能源方面，渠务署利用生物气、太阳能和已净化的污水流动的能量等产生可再生能源。在过去几年，渠务署平均每年生产的可再生能源相等于约2700万kW·h，可应付约9％渠务署的能源需要。渠务署会继续努力，加强和促进可再生能源的应用。
　　胡国钊，杜钧明，李宗良
　　（香港特别行政区政府渠务署，香港）
