项目背景及设计目标
　　合肥市南淝河（潜山路—环城西路）排水管网系统的肥西路箱涵、长丰路箱涵出水口和琥珀泵站自排箱涵等虽然进行旱季截污，但是截污管和雨水箱涵均高水位运行，存在雨天溢流风险。
　　目前，清溪污水厂和望塘污水厂运行规模合计约为25万m3/d（设计规模40万m3/d），有充足的余量来解决溢流污染问题。
　　为防止城市污水溢流进入南淝河，保护南淝河水环境，合肥市排水管理办公室拟实施南淝河（潜山路—环城西路）排水管网系统改造及杏花泵站污水外调工程，该工程具体建设目的如下：
　　1）缓解琥珀雨水管涵、长丰路箱涵、肥西路箱涵内的沉积物排入南淝河，造成“黑龙”现象；
　　2）扩建刘郢泵站，使泵站规模满足其服务范围产污量提升需求；
　　3）通过实施杏花污水泵站调水工程，实现王小郢污水系统与望塘污水系统局部互联互通，保障污水排水系统安全运行；
　　4）为刘郢泵站及杏花泵站创造维护检修条件。
　　该工程涉及王小郢污水系统和望塘污水系统。

　　项目主要实施内容
　　1.结合杏花污水泵站运行情况及备用通道，对杏花污水泵站实施调水。
　　2.结合琥珀排涝泵站及琥珀自排箱涵的运行情况，采用泵截流生活污水。
　　3.结合刘郢污水泵站、肥西路箱涵、长丰路箱涵的运行情况，对刘郢污水泵站实施扩建和改造；同时对肥西路及长丰路雨水箱涵采用泵截流生活污水。
　　4.结合安丰巷污水管道运行情况，新建污水管道及安丰巷污水泵站。
　　工程规模及系统方案
　　1.污水量预测
　　1）杏花污水泵站污水量
　　根据《合肥市污水专项规划修编（2013-2020）》确定老城区污水量指标及杏花污水泵站服务范围测算，杏花泵站服务范围的产污量约为2.9万m3/d。杏花污水泵站现状规模为3.0万m3/d。
　　杏花污水泵站满足要求，本次设计杏花污水泵站保持现状规模不变。

　　2）刘郢污水泵站污水量
　　根据《合肥市污水专项规划修编（2013-2020）》确定中心城区污水量指标及刘郢污水泵站服务范围测算，刘郢泵站服务范围的产污量约为2.9万m3/d。
　　目前刘郢污水泵站规模为5.5万m3/d，刘郢污水泵站尚有3万m3/d不足。

　　2.污水工程系统方案
　　（1）混接、错接点改造方案
　　针对南淝河（潜山路-环城西路）排水管网系统范围内的雨水与污水混接、错接点进行改造。此工程措施对缓解黑龙现象会起很大的作用。目前合肥市蜀山区、庐阳区正在进行雨水与污水混接、错接点进行改造。此工程措施不纳入本次工程范围内。
　　（2）截流点改造方案
　　对现有琥珀箱涵，长丰路箱涵，肥西路箱涵已实施的重力截流进行改造，改造成泵截流。防止污水管道高水位时，通过截流管道进入箱涵内。

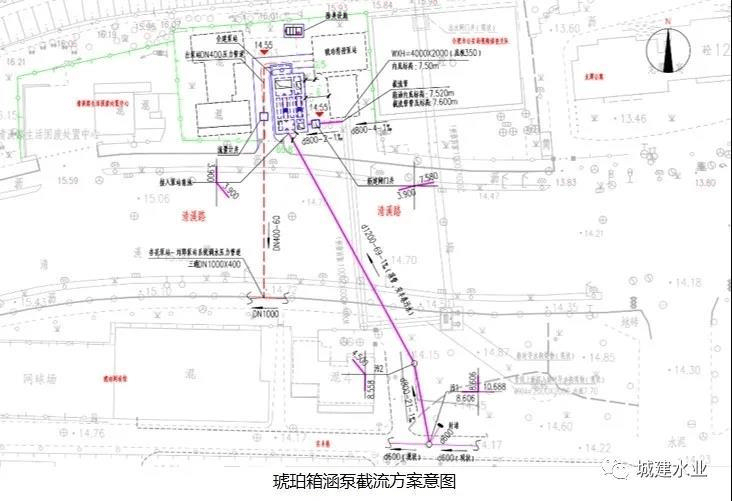

　　1）琥珀箱涵截流泵站
　　混接面积为12.70公顷，根据《合肥市污水专项规划修编（2013-2020）》确定中心城区污水量指标，测算得泵站规模为1000m3/d。与安丰巷污水泵站合建，中间采用隔墙分隔。
　　在琥珀排涝泵站进水箱涵处进行改造，设置截流槽及闸门，截流污水通过管道排入本次同步设计的污水截流泵站，最后排入清溪路上同步设计的杏花泵站-刘郢泵站系统调水压力管道中。

　　2）长丰路箱涵截流泵站
　　混接面积为18公顷，根据《合肥市污水专项规划修编（2013-2020）》确定中心城区污水量指标，测算得泵站规模为1500m3/d。
　　利用现有重力截流设施（截流槽、闸门井），在原截流管引出旁路截流管，截流污水进入截流污水泵站后，提升排入附近沿河d1000污水管。

　　3）肥西路箱涵截流泵站
　　混接面积为80公顷，根据《合肥市污水专项规划修编（2013-2020）》确定中心城区污水量指标，测算得泵站规模为6800m3/d。
　　在现状肥西路雨水箱涵引出旁路截流管，截流污水进入截流污水泵站后，提升排入污水系统。

　　4)安丰巷管道
　　对现状安丰污水管道清淤维护。新建污水管，管道起点为安丰巷，终点为琥珀泵站，采用顶管施工；生活污水通过污水管道排入新建的污水泵站。
　　汇水面积0.5Km2，根据《合肥市污水专项规划修编（2013-2020）》确定中心城区污水量指标，测算得泵站规模为5000m3/d。本次设计污水泵站与琥珀截流泵站合建，中间用隔墙分隔。

　　5)杏花调蓄池放空泵（杏花污水泵站清淤）
　　为便于杏花污水泵站清淤，本次设计利用杏花调蓄池和放空泵临时排水。当杏花泵站清淤时，将污水引入杏花调蓄池，利用杏花调蓄池放空泵（更换）将污水排入杏花污水泵站出水压力管。从而对杏花污水泵站进行清淤；清淤时间为24小时。改造内容：杏花污水泵站集水井处增设闸门，更换杏花调蓄池放空泵。本次更换安装2台潜污泵，2用。单台性能参数：Q=167L/s，H=20m。
　　6)刘郢泵站扩建方案
　　（1）新建（杏花泵站-刘郢泵站）管径为DN1000的污水管道，利用现状杏花污水泵站内水泵旱季将污水转输至刘郢泵站现状DN1000压力管，进入清溪路D1200重力管；
　　（2）扩建刘郢泵站（规模为3.0万m3/d），新建压力管DN1200，将污水排至污水处理厂。

　　潜山路—肥西路段压力管道沿清溪路布置，肥西路—杏花泵站段压力管道考虑沿南淝河南岸布置和沿清溪路结合布置。


　　结语
　　该工程的实施能保障杏花污水泵站、刘郢污水泵站等排水设施安全可靠运行，避免“河口排污”等生产事故；能够解决污水管道高水位运行和缓解肥西路箱涵、长丰路箱涵和琥珀泵站自排箱涵“黑龙”问题。该项目的实施能很大程度上削减进入合肥市市区段南淝河上游的污染负荷，对南淝河水环境改善具有重要意义。
　　原创 王炉光
