目前我国海绵城市建设正在迅猛开展，其建设情况已经成为人们热点关注的问题。海绵城市建设效果，尤其是径流减控效果，是衡量建设工作的首要标准，也是最值得关注的问题。以此为出发点，通过SWMM软件搭建北京市某小学海绵改造项目的排水数值模型，根据其海绵改造方案进行海绵设施设置，并分别选取设计降雨和实测降雨进行模拟，以分析校区改造后管网排水能力和径流减控效果。
一 项目海绵改造概况

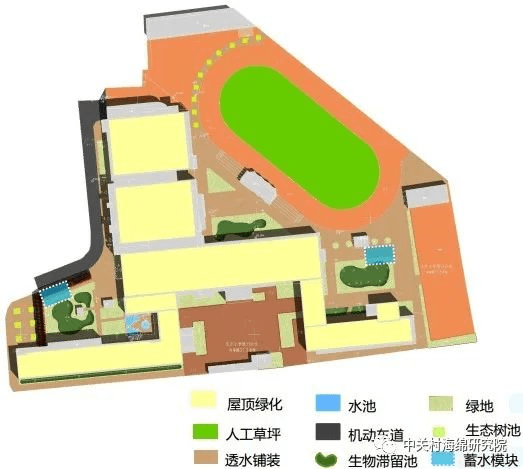

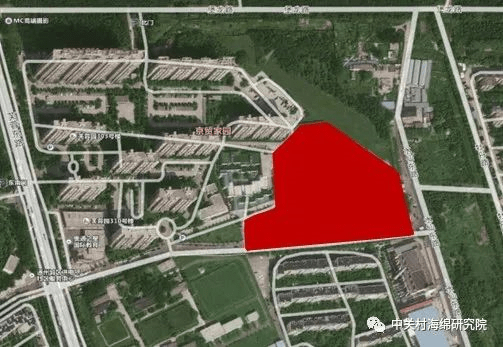

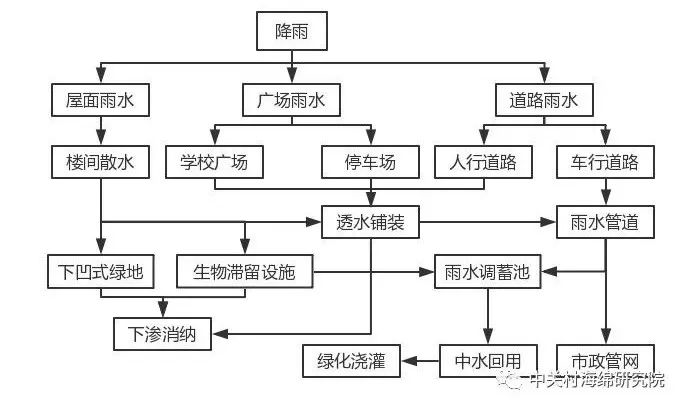

该小学位于北运河以东，水仙东路西侧，京贸家园东侧。占地面积约2.2公顷，建筑面积约1.9万平米。该项目以问题为导向进行海绵改造，将部分硬化铺装设置成透水铺装，增加下垫面下渗功能；通过组织雨水径流，将屋面和道路雨水引入生物滞留设施滞蓄消纳；超标雨水引入末端蓄水模块进行再利用。
二 项目模型构建
1 模型构建
根据模拟目标和模型软件特性，选用SWMM软件搭建区域模型。根据项目区基础资料，将模拟区域概化为132个子汇水区域、排水管网管段82段、管网节点80个、末端排水口3个，并根据监测数据进行率定与验证以保证模型精度。模型构建界面如图2-1所示。
2 模型降雨条件
本次模拟分别以北京市1年一遇、2年一遇、3年一遇设计降雨以及实测场次降雨为模型输入条件，模拟项目区海绵改造径流减控效果。设计降雨与实测场次降雨如表2-1和2-2所示。
三 模拟结果分析
1 海绵改造前后雨水管网排水能力分析
（1）现状管网排水能力分析

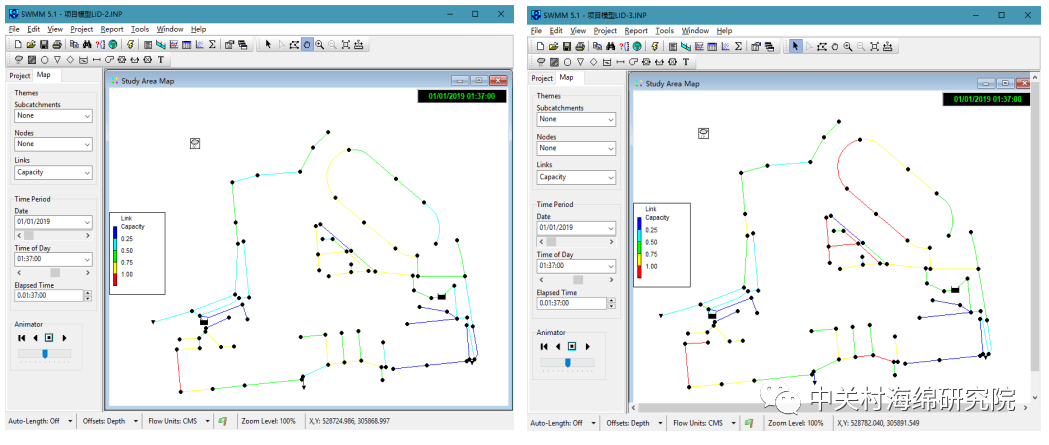

采用北京市不同重现期设计降雨（2h），模拟区域现状管网排水能力，结果表明：项目区现状管网不满足1年一遇排水要求。在1年一遇设计降雨条件下，部分管段出现满流，不满足要求的管段（红色管段）如图3-1所示。
（2）海绵改造后管网排水能力分析
采用北京市不同重现期设计降雨（2h），模拟区域海绵改造后管网排水能力，结果表明：经海绵改造后，项目区管网基本满足2年一遇排水要求，但不满足3年一遇排水要求。在2年一遇设计降雨条件下，个别管段出现满流，在3年一遇设计降雨条件下，部分管段出现满流，不满足要求的管段（红色管段）如图3-2所示。
2 海绵改造后径流减控效果分析
为评估项目海绵改造后径流减控效果，采用3场实测场次降雨进行模型模拟，模拟结果如表3-1所示。
由以上结果可得，该项目经过海绵改造，径流总量和峰值流量均有一定程度的削减。实测降雨1、实测降雨2和实测降雨3这三场降雨的降雨量分别为20.0mm、34.0mm和48.5mm，说明场次降雨量在30mm左右时，径流总量削减率可达到34.5%左右，峰值流量削减率可达到34.1%左右。
四 模拟结论
应用SWMM模型可有效评估区域海绵改造径流减控效果。通过搭建模型分析北京市某小学海绵改造项目径流减控效果可得：经过海绵改造后，从管网排水能力提升角度来看，项目区雨水管网的排水能力从不满足1年一遇提高到2年一遇的标准，但仍不满足3年一遇的排水要求，可通过增加海绵设施调蓄容积或管网改造的方式保证管网达标。从径流减控角度来看，径流总量和峰值流量均有一定程度的削减，径流控制效果较为显著。
